KYN28A-24 铠装移动式交流金属封闭开关设备

KYN28A-24 24kV铠装移开式交流金属封闭开关设备是一款专为室内三相交流50Hz、额定电压24kV电力系统设计的配电设备。它主要应用于发电厂、变电站、工矿企业以及高层建筑，用于接收和分配电能，同时具备电路的控制、保护和监测功能。

获取报价

上一款：KYN28A-12(GZS1) 室内金属铠装集中安装可移动开关设备下一款：KYN61-40.5铠装移动式交流金属封闭开关设备

描述
范围

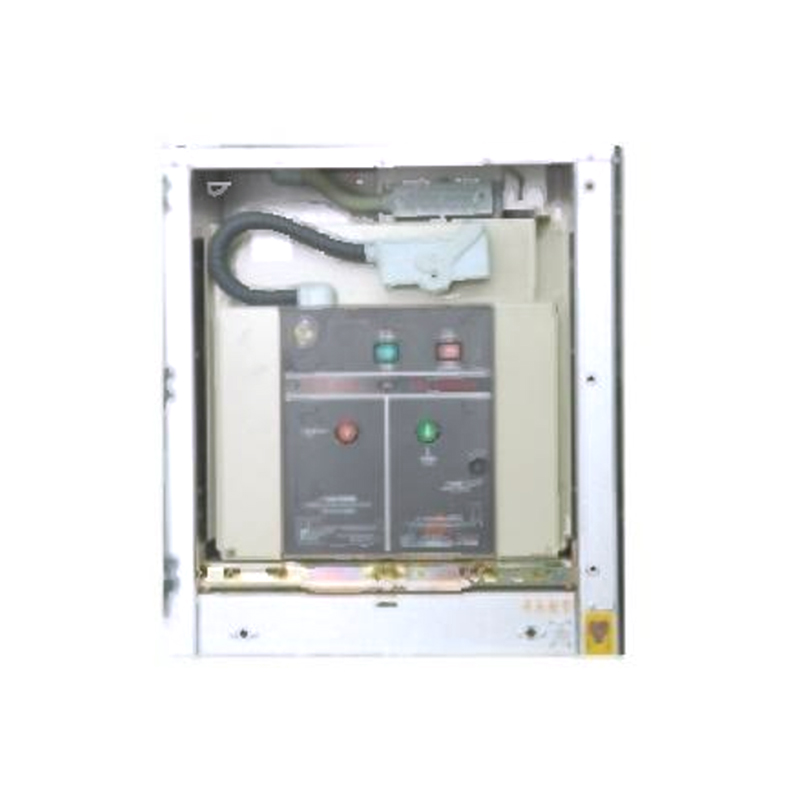

该开关设备采用组装式结构，通过高强度螺栓和铆螺母连接而成。为确保操作安全，其主开关、手车和接地开关之间设有强制性机械联锁机构，具备全面的“五防”联锁功能。设备内部配备高性能VS1系列中置式高压交流真空断路器和密封型真空断路器，以实现可靠的断开和关合操作。
在电气设计方面，KYN28A-24的二次回路配备了先进可靠的控制和保护元件。母线采用热缩材料或环氧涂覆绝缘方式进行绝缘，并优化了电极形状。这使得该开关设备在技术上处于先进水平，结构稳定合理，易于用户操作，同时确保了高度的安全性和可靠性。

该产品的具体技术参数包括：额定电压为 24kV，额定频率为 50/60Hz。其额定绝缘水平，1分钟工频耐受电压（有效值）相间和对地为 65kV，隔离断口为 79kV；雷电冲击耐受电压（峰值）为 125kV，隔离断口为 145kV；辅助控制回路1分钟工频耐受电压为 2000V。额定电流参数广泛，包括 630A、1250A、1600A、2000A、2500A、3150A。额定短时耐受电流（4秒）为 20kA、25kA、31.5kA，额定峰值耐受电流为 50kA、63kA、80kA。辅助电路的额定电压为 DC或AC 110/220V。

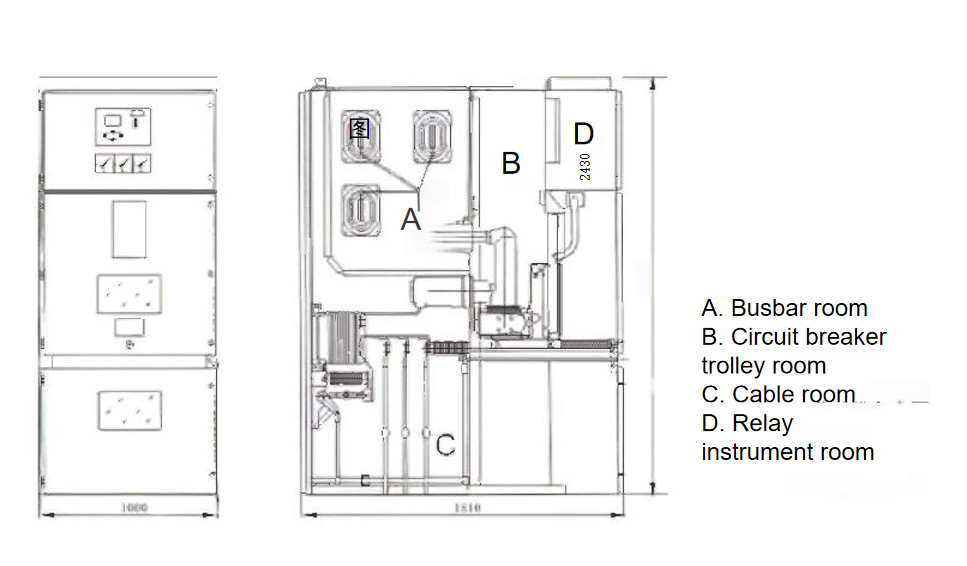

设备外壳的防护等级达到 IP4X，当断路器室门打开或隔室之间时为 IP2X。其尺寸（宽×深×高）为 1000×1810×2430mm，重量在 840-1440kg 之间。设备内部主要分为母线室、断路器手车室、电缆室和继电器仪表室等区域。

序号	项目		单位	参数
1	额定电压		kV	24
2	额定频率		Hz	50/60
3	额定绝缘水平	1min工频耐受电压（有效值）	kV	相间、相对地	65		隔离断口		79
		闪雷电冲击耐受电压（峰值）			125				145
		辅助控制回路工频耐受电压	V	2000
4	额定电流		A	630,1250,1600,2000,2500,3150
5	额定短路开断电流		kA	20		25		31.5
6	额定短路开合电流（峰值）		kA	50		63		80
7	额定短时耐受电流（4s）		kA	20		25		31.5
8	额定峰值耐受电流		kA	50		63		80
9	辅助控制回路额定电压		V	直流或交流110/220
10	防护等级			IP4X（ip2x断路器门打开或隔间之间时）
11	尺寸（宽度×深度×高度）		mm	1000×1810×2430
12	质量		kg	840-1440
