干式铁芯串联电抗器

我们的CKSC干式铁心串联电抗器，涵盖了从CKSC-100/10-4.5到CKSC-6000/10-6等多种型号，是电网中作为限流和补偿之用的电感元件。

获取报价

描述
范围

该系列电抗器的铁心柱和绕组均全部采用树脂浇注，这赋予了产品更好的电气性能及机械强度。我们通过精心的设计，选取了较低的磁密并设置了较多的小气隙，从而保证了电抗器的高精度及线性。

得益于绕组采用真空压力树脂浇注，我们的电抗器展现出局放量小、机械强度高、抗短路能力强等优点。同时，其安全、防火、无污染的特性，使其可直接运行于负荷中心。

铁心饼和气隙采用树脂一体浇注，有效减小了铁心片的磁滞伸缩和振动，这使得产品具有机械强度高、噪声低等特点。其体积小、重量轻、安装方便的特性，便于现场部署和维护。

此外，由于无变压器油，产品彻底杜绝了油质劣化及密封渗漏的风险，可以做到免维护运行。绕组和铁心表面由固体绝缘覆盖，因此具有优异的防潮、防霉性能，使其即使在高湿度和恶劣环境中也能可靠运行。

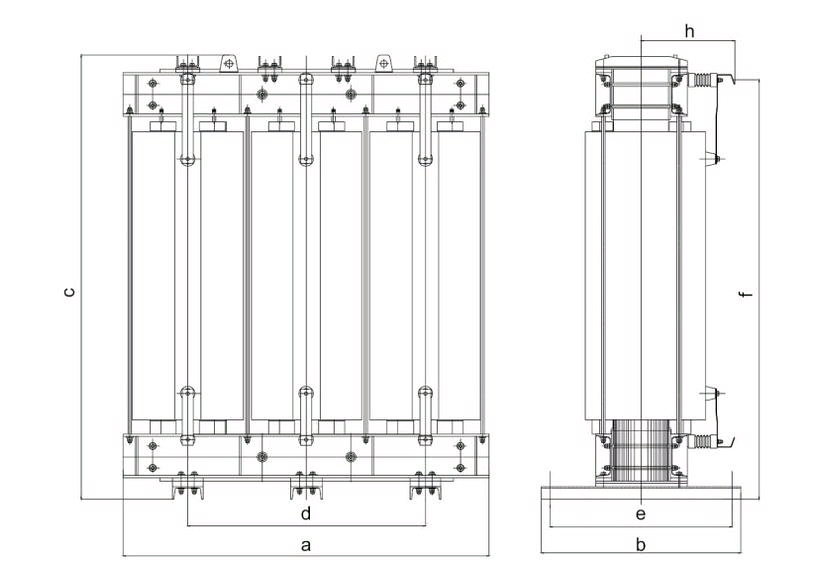

型号	并联电容器		额定电抗率	额定电流	额定电抗	额定容量	额定损耗 75℃	尺寸（mm）							重量
	额定容量	额定电压	额定电抗率	额定电流	额定电抗	额定容量	额定损耗 75℃	a	b	c	d/e	f	h	i	重量
	Kvar	kV	％	A	Ω	Kvar	W	a	b	c	d/e	f	h	i	kg
CKSC-90/10-4.5	2000	11√3	4.5	105	2.72	90	1220	1050	740	1103	550/550	1121	416	330	720
CKSC-120/10-6		11√3	6	105	3.63	120	1300	1030	740	1151	550/550	1131	420	325	770
CKSC-240/10-12		12√3	12	96	8.66	240	2590	1350	850	1266	660/660	1246	436	430	1150
CKSC-108/10-4.5	2400	11√3	4.5	126	2.27	108	1170	1050	740	1163	550/550	1171	305	330	800
CKSC-144/10-6		11√3	6	126	3.02	144	1560	1060	740	1240	550/550	1220	328	335	845
CKSC-280/10-12		12√3	12	115	7.23	288	3110	1350	850	1266	660/660	1246	436	430	1250
CKSC-135/10-4.5	3000	11√3	4.5	157	1.82	135	1460	1060	740	1181	550/550	1161	357	335	790
CKSC-180/10-6		11√3	6	157	2.43	180	1940	1090	740	1265	550/550	1245	312	345	960
CKSC-360/10-12		12√3	12	144	5.77	360	3240	1360	850	1386	660/660	1366	374	435	1470
CKSC-162/10-4.5	3600	11√3	4.5	189	1.51	162	1760	1110	740	1230	550/550	1210	362	345	930
CKSC-216/10-6		11√3	6	189	2.02	216	2340	1360	850	1126	660/660	1106	363	435	1060
CKSC-432/10-12		12√3	12	173	4.81	432	3900	1630	1070	1635	1070/820	1615	343	525	2550
CKSC-180/10-4.5	4000	11√3	4.5	210	1.36	180	1940	1210	740	1285	550/550	1265	403	385	1280
CKSC-240/10-6		11√3	6	210	1.81	240	2590	1330	850	1186	660/660	1166	313	425	1000
CKSC-480/10-12		12√3	12	192	4.33	480	4321	1410	850	1451	660/660	1390	379	450	1740

型号	并联电容器		额定电抗率	额定电流	额定电抗	额定容量	额定损耗 75℃	尺寸（mm）							重量
	额定容量	额定电压	额定电抗率	额定电流	额定电抗	额定容量	额定损耗 75℃	a	b	c	d/e	f	h	i	重量
	Kvar	kV	％	A	Ω	Kvar	W	a	b	c	d/e	f	h	i	kg
CKSC-189/10-4.5	4200	11√3	4.5	220	1.3	189	2040	1210	740	1285	550/550	1265	403	385	1280
CKSC-252/10-6		11√3	6	220	1.73	252	2730	1350	850	1221	660/660	1201	311	430	1190
CKSC-504/10-12		12√3	12	202	4.12	504	3640	1440	850	1475	660/660	1451	376	460	1870
CKSC-216/10-4.5	4800	11√3	4.5	252	1.13	216	2340	1110	740	1381	550/550	1090	316	350	1070
CKSC-288/10-6		11√3	6	252	1.51	288	3110	1270	740	1381	550/550	1361	319	405	1310
CKSC-576/10-12		12√3	12	231	3.6	576	4150	1630	1070	1254	960/1000	1200	447	525	2130
CKSC-225/10-4.5	5000	11√3	4.5	262	1.09	225	2430	1360	850	1148	660/660	1095	362	435	1180
CKSC-300/10-6		11√3	6	262	1.45	300	3240	1290	740	1386	550/550	1270	319	410	1360
CKSC-600/10-12		12√3	12	241	3.45	600	4320	1630	1070	1254	960/1000	1200	447	525	2130
CKSC-243/10-4.5	5400	11√3	4.5	283	1.01	243	2630	1360	850	1148	660/660	1095	362	435	1180
CKSC-324/10-6		11√3	6	283	1.35	324	2920	1290	740	1421	550/550	1401	319	410	1460
CKSC-648/10-12		12√3	12	260	3.2	648	4670	1500	850	1594	820/660	1574	390	480	2500
CKSC-270/10-4.5	6000	11√3	4.5	315	0.91	270	2920	1290	850	1353	660/660	1360	319	410	1400
CKSC-360/10-6		11√3	6	315	1.21	360	3240	1270	850	1545	660/660	1525	362	405	1450
CKSC-720/10-12		12√3	12	289	2.88	720	5180	1600	1070	1594	820/820	1574	439	515	2415
CKSC-324/10-4.5	7200	11√3	4.5	378	0.76	324	2920	1290	850	1353	660/660	1360	319	410	1400
CKSC-432/10-6		11√3	6	378	1.01	432	3890	1420	850	1425	660/660	1405	390	455	1830
CKSC-864/10-12		12√3	12	346	2.4	864	6230	1740	900	1500	1070/820	1480	409	560	2960
CKSC-351/10-4.5	7800	11√3	4.5	409	0.7	351	3160	1320	850	1465	660/660	1445	340	420	1570
CKSC-468/10-6		11√3	6	409	0.93	468	4210	1410	850	1571	660/660	1551	374	450	1860
CKSC-936/10-12		12√3	12	375	2.22	936	6740	1750	1070	1679	820/820	1659	524	565	3250
CKSC-360/10-4.5	8000	11√3	4.5	420	0.68	360	3240	1320	850	1465	660/660	1445	340	420	1570
CKSC-480/10-6		11√3	6	420	0.91	480	4320	1410	850	1571	660/660	1551	374	450	1860
CKSC-960/10-12		12√3	12	385	2.16	960	6910	1750	1070	1679	820/820	1659	524	585	3250
CKSC-450/10-4.5	10000	11√3	4.5	525	0.54	450	4050	1390	850	1350	660/660	1350	328	445	1720
CKSC-600/10-6		11√3	6	525	0.73	600	4320	1510	850	1441	660/660	1421	402	485	2270
CKSC-1200/10-12		12√3	12	481	1.73	1200	6480	2010	1070	1760	1070/820	1740	410	650	3760

型号	并联电容器		额定电抗率	额定电流	额定电抗	额定容量	额定损耗75℃	尺寸（mm）							重量
	额定容量	额定电压	额定电抗率	额定电流	额定电抗	额定容量	额定损耗75℃	a	b	c	d/e	f	h	i	重量
	Kvar	kV	％	A	Ω	Kvar	W	a	b	c	d/e	f	h	i	kg
CKSC-30/6-5	600	6.6√3	5	52	3.66	30	450	930	590	1211	550/400	1191	271	290	410
CKSC-36/6-6	600	6.6√3	6	52	4.4	36	540	930	590	1211	550/400	1191	271	290	410
CKSC-45/6-5	900	6.6√3	5	79	2.41	45	680	960	590	1041	400/400	1021	185	300	510
CKSC-54/6-6	900	6.6√3	6	79	2.89	54	810	960	590	1041	400/400	1021	185	300	510
CKSC-60/6-5	1200	6.6√3	5	105	1.81	60	810	970	590	1013	550/400	955	332	305	550
CKSC-72/6-6	1200	6.6√3	6	105	2.18	72	970	910	740	1011	550/550	1081	294	285	510
CKSC-75/6-5	1500	6.6√3	5	131	1.45	75	1010	910	740	1101	550/550	1221	294	285	510
CKSC-90/6-6	1500	6.6√3	6	131	1.75	90	1210	940	740	1241	660/550	1221	348	295	640
CKSC-120/6-5	2400	6.6√3	5	210	0.91	120	1300	1060	740	1261	550/550	1241	307	335	830
CKSC-144/6-6	2400	6.6√3	6	210	1.09	144	1560	990	740	1261	550/550	1241	343	310	790
CKSC-180/6-5	3600	6.6√3	5	315	0.6	180	1940	1120	740	1355	550/550	1335	312	355	1080
CKSC-216/6-6	3600	6.6√3	6	315	0.73	216	2340	1200	740	1317	550/550	1297	310	380	1055
CKSC-200/6-5	4000	6.6√3	5	350	0.54	200	2160	1260	850	1281	660/660	1261	316	400	1200
CKSC-240/6-6	4000	6.6√3	6	350	0.65	240	2600	1200	740	1317	550/550	1297	310	380	1075
CKSC-360/35-6	6000	22	6	909	14.5	360	3240	2400	900	1675	2×740/1070	1576	560	740	2210
CKSC-720/35-12	6000	24	12	833	34.6	720	5180	2280	1295	2020	2×740/1070	1831	647	620	3800
CKSC-432/35-6	7200	22	6	109	12.1	432	3890	2400	900	1950	2×740/1070	1596	590	740	2950
CKSC-864/35-12	7200	24	12	100	28.8	864	6230	2310	1295	2190	2×750/1070	1851	667	750	4240
CKSC-600/35-6	10000	22	6	152	8.68	600	4320	2500	1350	1950	2×810/1070	1851	662	840	4550
CKSC-1200/35-12	10000	24	12	139	20.7	1200	6480	2560	1390	1915	2×835/1070	1846	655	835	4850
