AZS 650i-12小型智能中置式金属封闭开关设备

AZS 650i-12小型化智能中置式金属封闭开关设备是我公司立足于当前智能电网的需求，并结合中国电网的结构特点与运行经验，精心研制的新一代紧凑型智能开关设备。它适用于12kV三相交流50Hz电网系统以及工矿企业的电力系统，能够提供智能可靠的控制、保护、测量与控制、设备状态监测可视化、综合性能诊断，以及外部通信、远程监控和控制功能。

获取报价

上一款：AGi-12环保型气体绝缘环网柜下一款：YBZ-12智能型室内中压箱式变压器

描述
范围

该设备配备了中压智能实时状态监测系统，可及时评估断路器和开关设备的工作状态，有效识别缺陷位置。这有助于减少过早或不必要的停电试验和维护，从而大程度地降低维护工作量和维修成本，并增强了检查的针对性，显著提高了电力系统的可靠性和经济效益。

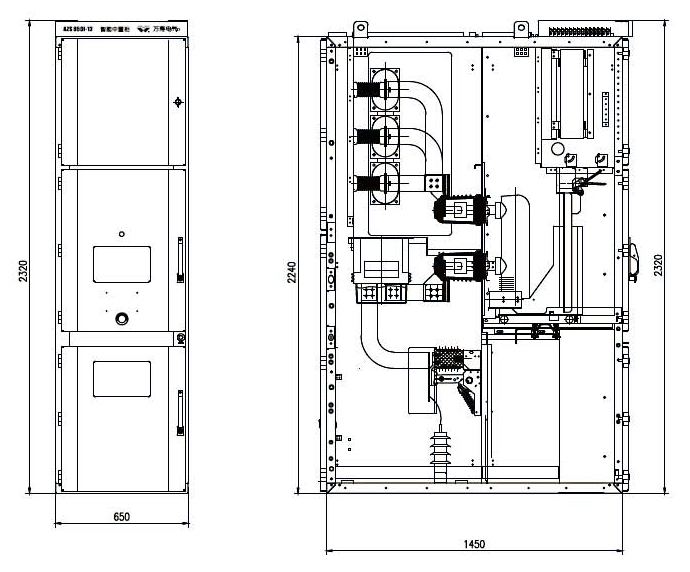

AZS 650i-12在结构上实现了小型化设计，其尺寸为宽650毫米、深1450毫米、高2320毫米，并且重量不超过700公斤。该开关设备的主要技术参数包括额定电压12kV，额定频率50Hz。其额定绝缘水平为1分钟工频耐受电压（有效值）相间对地42kV，隔离断口48kV；雷电冲击耐受电压（峰值）相间对地75kV，隔离断口85kV；辅助控制回路工频耐受电压为2000V。

此外，设备主母线额定电流为630A或1250A。额定短时耐受电流（4秒）可达20kA、25kA或31.5kA，额定峰值耐受电流为50kA、63kA或80kA。设备额定断路电流为63kA或80kA，额定合路电流为20kA、25kA或31.5kA。辅助回路额定电压支持交流/直流110V或220V。当断路器室门打开或隔离室处于隔离状态时，保护等级可达到IP2X。

NO.	项目		单位	数据
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定绝缘水平	1min工频耐受电压（有效值）	kV	42/48（分离端口）
		1min工频耐受电压（有效值）	kV	42/48（分离端口）
		雷电冲击耐受电压（峰值）	kV	75/85（分离端口）
		辅助控制电路工频耐受电压（1min）	V	2000
4	主母线额定电流		A	630、1250
5	额定短时耐受电流（4s）		kA	20、25、31.5
6	额定峰值耐受电流		kA	50、63、80
7	额定开断电流		kA	63、80
8	额定关合电流		kA	20、25、31.5
9	辅助电路额定电压		V	AC/DC 110/220
10	保护等级			断路室门打开或隔离室是IP2X
11	尺寸		mm	650×1450×2320
