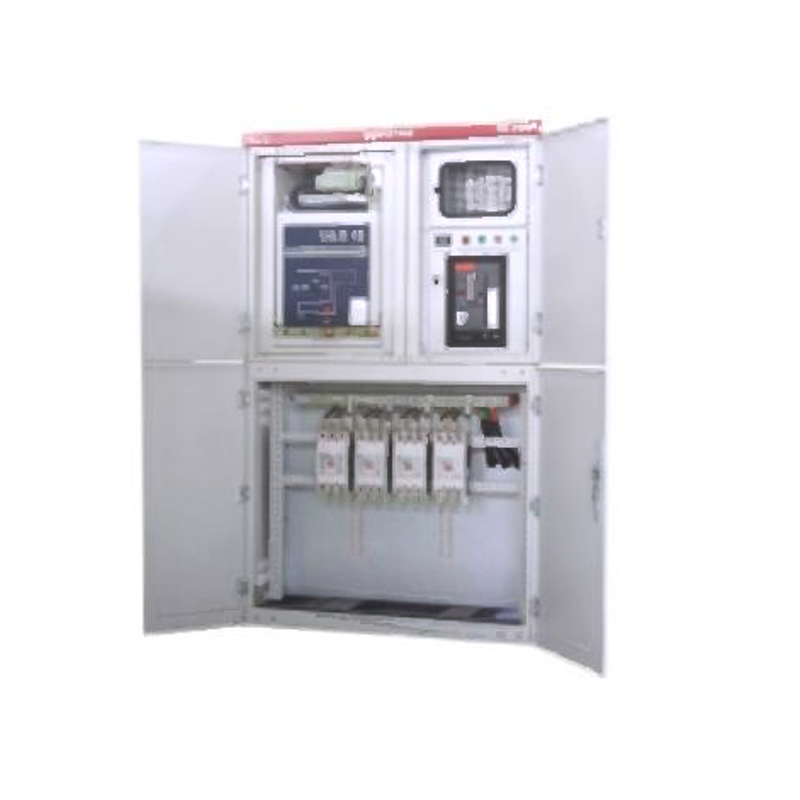

YBZ-12智能型室内中压箱式变压器

这款产品采用全绝缘结构和模块化设计，旨在为用户提供经济、安全可靠、集成度高、占地面积小、安装便捷且自动化程度高的解决方案。它广泛适用于住宅区、高层建筑、酒店、商业大厦以及机场等多种室内场所。

获取报价

上一款：AZS 650i-12小型智能中置式金属封闭开关设备下一款：没有更多产品

描述
范围

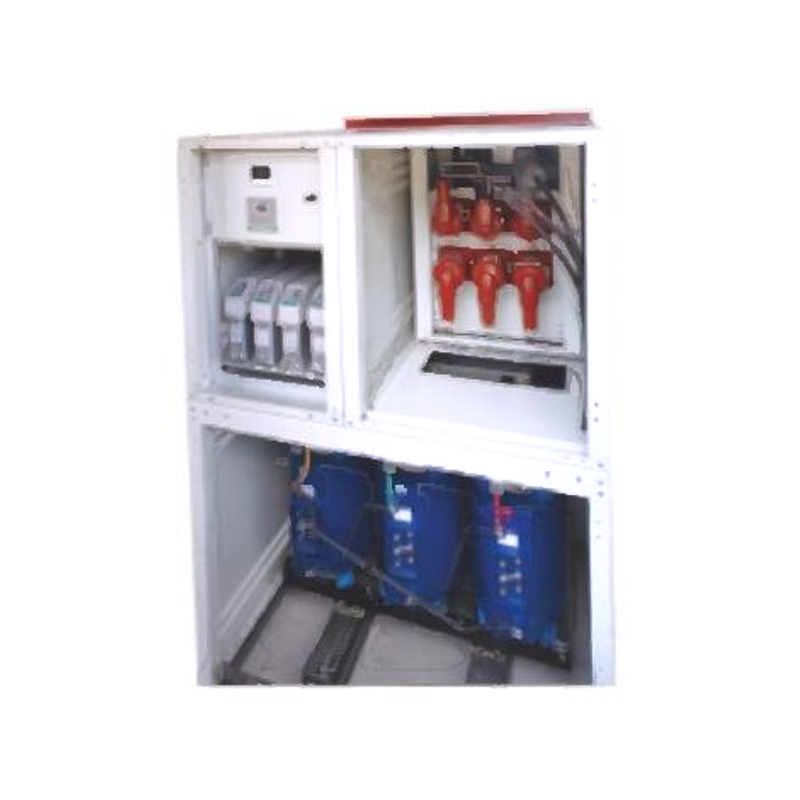

该产品的主要结构分为三个独立部分：高压开关室、变压器室和低压室，这些部分可以分开运输，从而简化了物流和现场部署。高压侧采用固封绝缘的可抽出式负荷开关，其隔离断开点清晰可见，极大地方便了熔断器的更换和维护工作。在高压单位方面，产品的额定电压为12kV，额定频率50Hz。其额定工频耐受电压相间/对地为42/48kV，额定雷电冲击耐受电压相间/对地为75/85kV。额定电流为630A，额定短时耐受电流为20kA（3秒），额定峰值耐受电流为50kA。

变压器部分采用环氧树脂全绝缘干式变压器，确保了运行的稳定性和安全性。其额定容量参数为100kVA至400kVA，额定电压比为10/0.4kV，并提供±2×2.5%或±5%的分接参数。连接组别可选择D,yn11或Y,yn0。

低压侧配置了小型、高分断且无电弧的新型断路器，以保障可靠的电力分配。低压单位的额定电压为400V。主回路额定电流参数为100A至1000A，反馈回路电流为50A至630A，并可支持3至4条反馈回路。此外，该产品还集成了新型智能无功功率补偿装置，补偿容量为30kvar至120kvar。

就箱体结构而言，该设备设计为直接放置于户内，其防护等级为IP32。整体尺寸紧凑，最大外形尺寸为宽度≤1350mm、深度≤1400mm、高度≤2200mm。这些特性确保了产品在不同室内环境下的适应性和可靠运行。

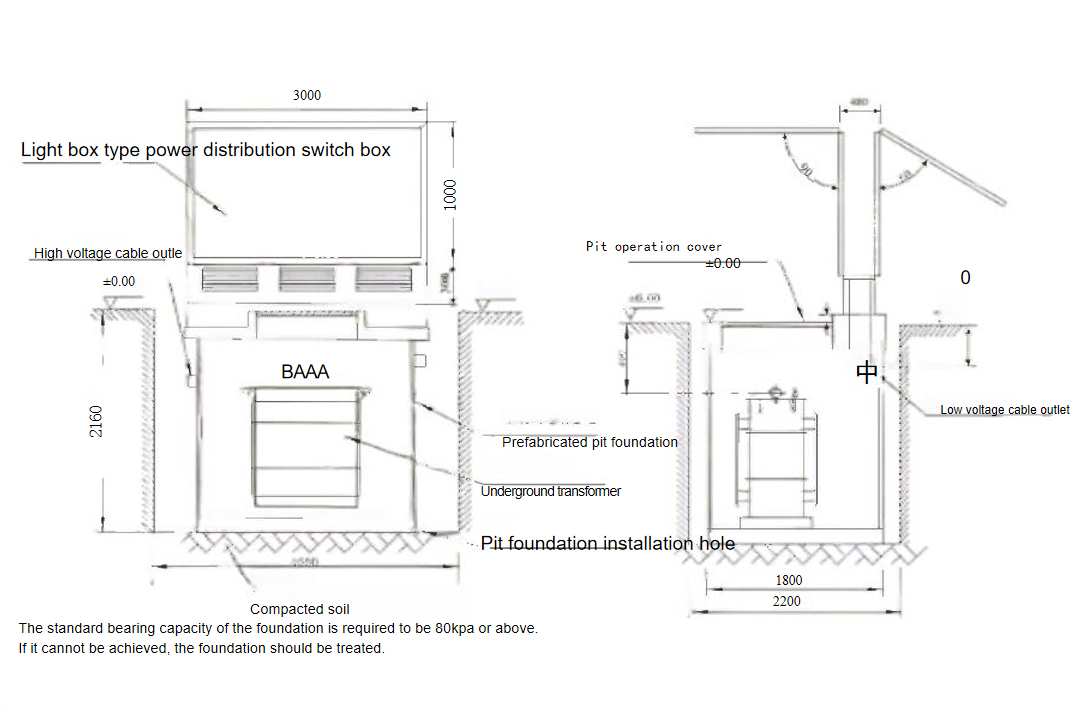

基本图

尺寸仅供参考，具体请以合同提供的图纸为准。

指示

1.在基础安装前，先按图预挖土，井且底部夯实，具体见地基夯实图
2.建议根据地坑基础的安装尺寸预埋钢板或预种螺栓，待地坑就位后与安装脚焊接或螺母固定。安装完毕后，按地平线回填
土，然后种植草皮。
