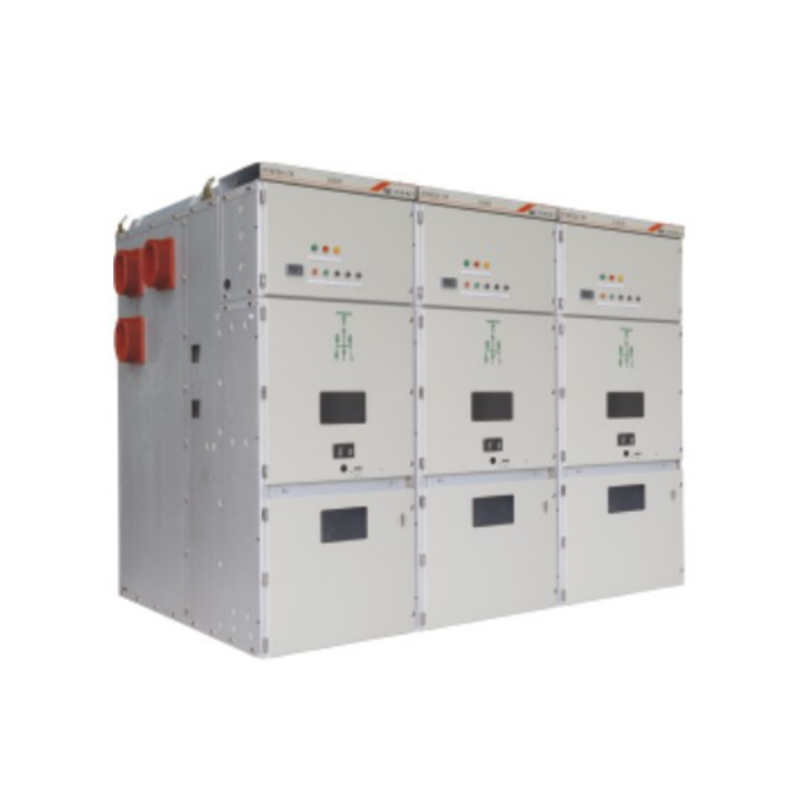

GTXGN-12固体绝缘智能环网柜

我们公司开发了GTXGN-12固态绝缘智能环网柜，这是一款新一代免维护产品，它在设计中贯彻了绿色环保、无污染的理念。该产品以其小巧的体积、安全性和可靠性，以及智能化的特性而著称。它融合了真空技术与绝缘技术，能够替代六氟化硫（SF6）气体在灭弧和绝缘方面的应用，从而满足国家关于减少电气产品废气排放的要求。

获取报价

上一款：SAFE系列六氟化硫气体绝缘环网柜下一款：XGN68-12 交流金属封闭环网开关设备

描述
范围

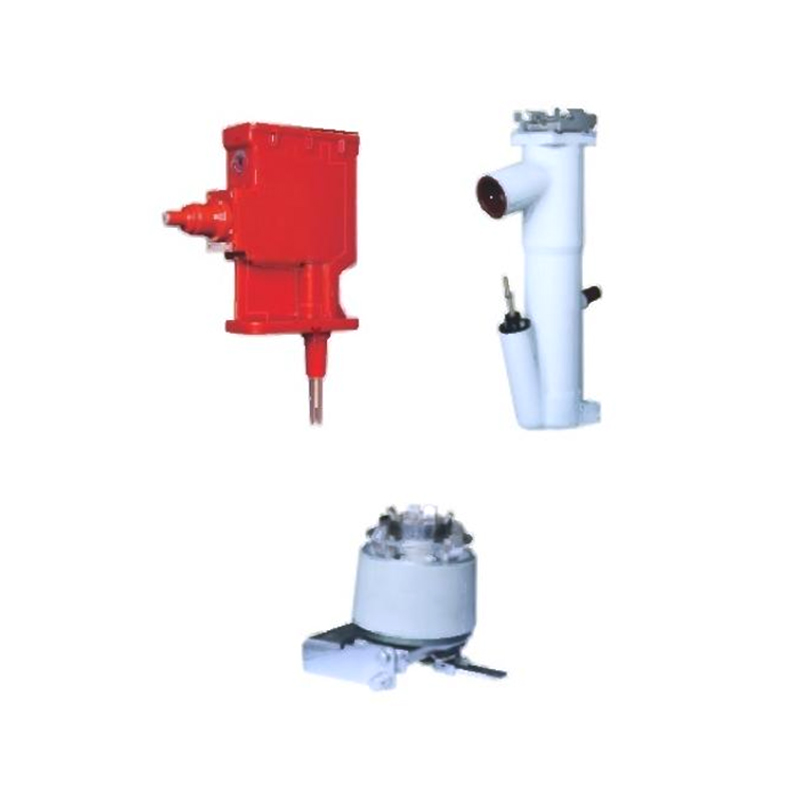

在同一供电单元中，GTXGN-12固态绝缘智能环网柜的A、B、C三相均由独立的模块构成，这为配电网络提供了灵活多样的组合方案。其复合绝缘设计集成了负荷开关、断路器以及手动和电动等多种操作功能。通过选择性地配备FTU等各类智能控制器及相关设备，该产品能够实现不同程度的控制、测量和保护功能。

GTXGN-12固态绝缘智能环网柜的设备组合具备高度的灵活性，使得用户可以根据自身的投资阶段分期配置控制设备选装件，从而实现强大的升级能力并有效节约投资成本。其主要技术参数包括：额定电压为12/24kV，工频耐受电压为42/50kV，雷电冲击耐受电压为95/125kV。额定电流范围可达630/630A或1250/800A。在开断能力方面，短路开断电流可达25(20)kA，关合能力最高可达63/52.5kA。同时，本产品展现出优异的机械寿命，例如负荷开关和真空开关的机械寿命均可达到5000次。

技术参数		V单元	C单元	F单元
额定电压（kV）		12	12	12
额定频率（Hz）		50	50	50
额定电流（A）		630	630	630
额定短路开断电流（kA）		31.5	/	31.5
额定电缆充电开断电流（A）		/	10	10
额定短时耐受电流（kA）		31.5	20	/
额定的短时耐受时间（S）		3	3	/
额定短时峰值耐受电流（kA）		80	50	/
额定短路关合电流（kA）		80	50	/
额定开断转移流（A）		/	/	3150
额定雷电冲击耐受电压（kV）	相间、相对地	75	75	75
额定雷电冲击耐受电压（kV）	断口间	85	85	85
