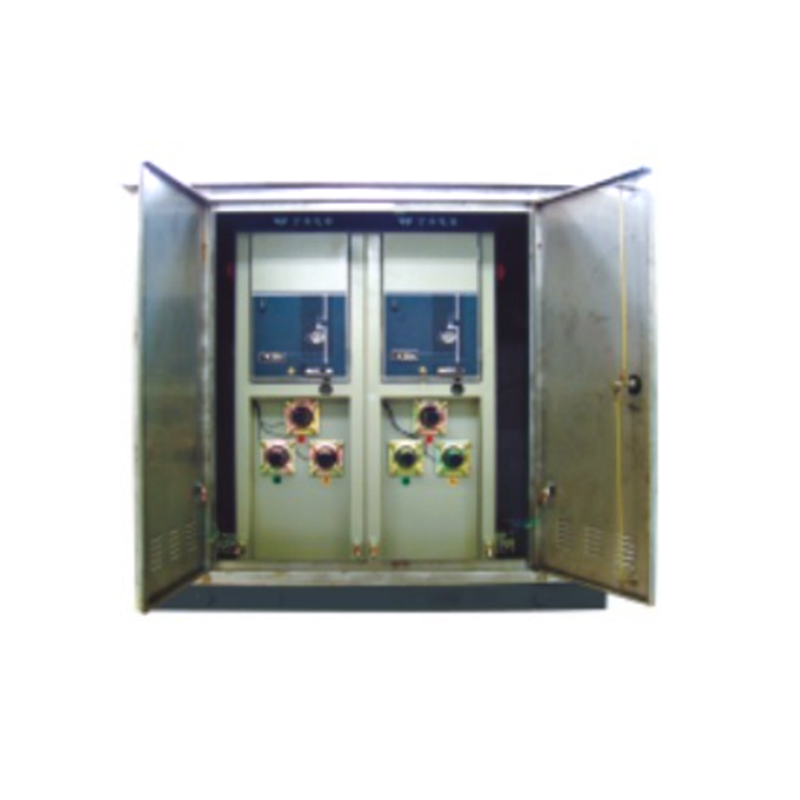

DFW-12高压电缆分支箱

高压电缆分支箱专为解决10KV配电网电缆项目中分支线路数量庞大的问题而设计，提供了一种经济、可靠且易于维护的接线方式，显著降低了线路故障率。这些设备具有全绝缘和全密封的特性，确保了操作的可靠性和安全性。

获取报价

上一款：GZDW微机型高频开关直流电源柜下一款：ZBW (YBM) -12, 24, 40.5欧式箱型预装变电站

描述
范围

我们的电缆分支箱产品系列支持灵活的进出线配置，可实现多达6个分支的连接。它们被设计为具备防洪、防污、防腐蚀以及防凝露和防结霜的能力，确保在各种恶劣环境下稳定运行。产品配备了全密封硅橡胶电缆插头，并可选择搭配冷缩三指套或冷缩绝缘管。此外，箱体内部预留了分支空间，以满足后续的扩容需求。

在技术参数方面，高压电缆分支箱的额定电压为15kV，最大相间电压为14.4kV，对地最大电压为8.3kV。其1分钟工频耐受电压达到42kV，15分钟直流耐受电压为53kV，雷电冲击耐受电压为105kV，低电晕起始电压为11kV。

根据额定电流的不同，产品可提供200A和600A两种回路参数。其中，200A回路的额定短时耐受电流为16kA/1S或3.5kA/3S，而600A回路则为50kA/0.3S或27kA/4S。设备的局部放电量小于等于10PC/13kV，回路电阻小于等于40μΩ，外壳防护等级为IP33。

这些电缆分支箱作为配电网电缆工程的理想设备，其简便、灵活的连接组合方式使其在某些场合可以替代环网柜。它们甚至可以被直埋地下或浸入水中，从而有效节省设备和电缆的投资，并显著提升供电的可靠性。产品广泛应用于商业中心、工业园区以及城市人口密集区域。

产品描述

全密闭、全绝缘、全防护。
进出线灵活，可实现6分支。
抗淹没、抗污秽、抗腐蚀。
抗凝露和凝霜。
配置全密闭硅橡胶电缆插头。
可选:冷缩三指套/冷缩绝缘管配套。
可为后续扩展与电力增容预留分接空间。

说明	200A回路参数	600回路参数
额定电压	15kV	15kV
最大相间电压	14.4kv	14.4kv
最大相对地电压	8.3kV	8.3kV
1分钟工频耐压	42kV	42kV
15分钟直流耐压	53kV	53kV
雷电冲击耐压	105kV	105kV
最小电晕起始电压	11kV	11kV
额定电流	200A	600A
额定短时耐受电流	16kA，1S/3.5kA，3S	50KA，0.3S/27KA，4S
局部放电	≤10PC/13kV	≤10PC/13kV
回路电阻	≤40μ	≤40μΩ
防护等级	IP33
