XGN2-12(Z)箱型固定式户内交流金属封闭开关设备

这是一款专为三相交流50Hz系统设计的电力分配装置。它适用于额定电压为3.6kV、7.2kV和12kV的系统，尤其是在单母线和单母线分段系统中的电能接收与分配，并可在此基础上派生出带旁路单母线和双母线结构，是需要频繁操作的户内环境的理想选择。

获取报价

上一款：XGN98-12室内交流金属封闭环网开关设备下一款：XGN66A-12箱型固定式户内交流金属封闭开关设备

描述
范围

本开关设备严格遵循多项行业标准，包括国家标准GB3906、电力行业标准DL404以及国际标准IEC298。这些标准确保了产品的设计、制造和性能均达到高水平的规范要求。

其核心特性之一是集成的“五防”联锁功能，这项机制能够有效防止误操作断路器、带负荷推拉手车、接地开关在合闸位置时合闸、带电合接地开关以及误入带电隔室等，从而显著提升了操作安全性和可靠性。

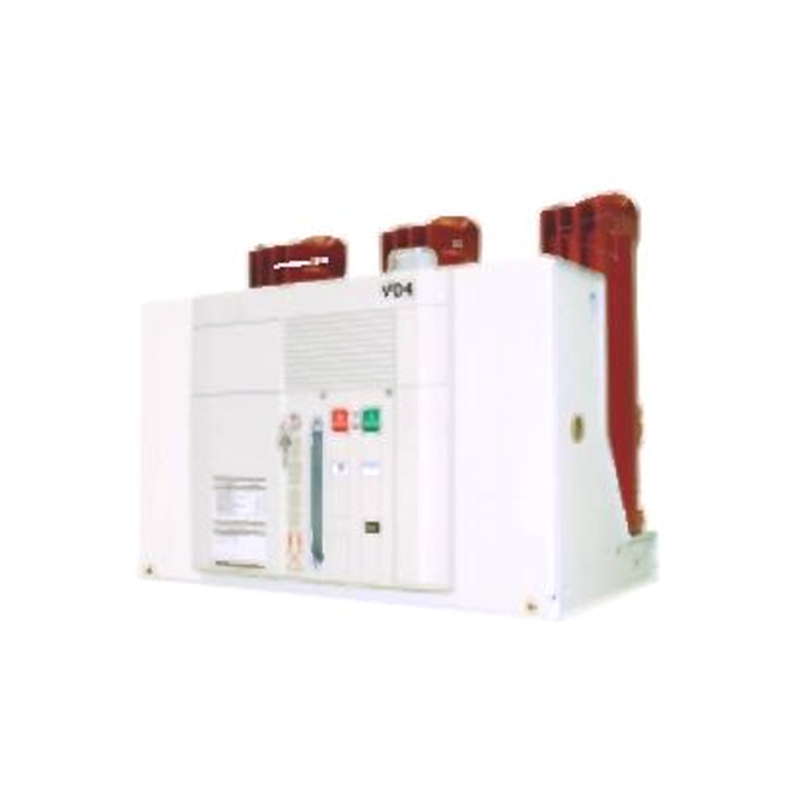

在主要部件配置上，XGN2-12(Z)开关设备可配备ZN28-12或VS1-12型真空断路器作为主开关。隔离开关则采用GN30-12和GN22-12系列。此外，变压器部分采用全绝缘结构，进一步保障了整个柜体的高度安全。VD4真空断路器也作为可选配置在此系列中被提及。

本设备的技术参数全面，额定电压范围为3.6kV、7.2kV至12kV。额定电流范围从630A到4000A，并支持6301000A、12501600A、2000~3150A以及4000A的操作电流等级。额定短路开断电流可达20/25kA、31.5kA、40kA、50kA，额定短时耐受电流和额定峰值耐受电流亦有相应等级。
开关设备具有4秒的热稳定时间。其外壳防护等级为IP3X，适用于室内操作条件。同时，它支持远程监控功能，便于现代化电力系统的集成管理。

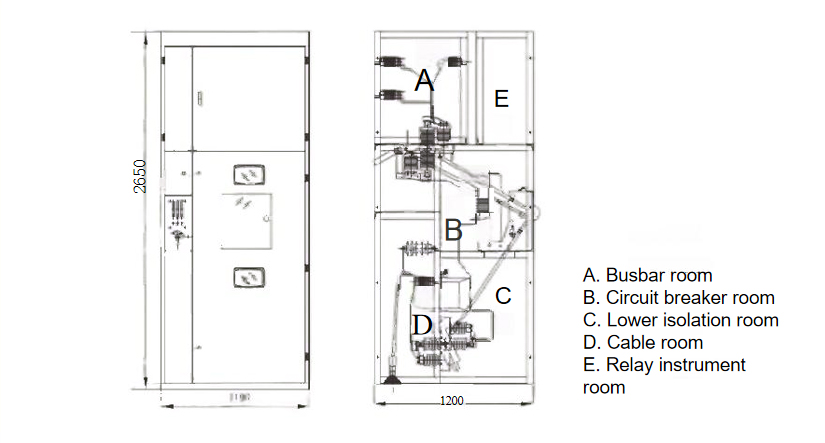

在尺寸方面，单母线无旁路结构的开关设备宽度有1100mm或1200mm，深度均为1200mm（1250A及以下）或1200mm（1250A及以上）。对于单母线带旁路结构，其宽度为1100mm或1200mm，深度分别为1600mm（1250A及以下）或1900mm（1250A及以上）。设备内部结构清晰，通常包括母线室、断路器室、下隔离室、电缆室和继电器仪表室等主要隔室，确保了设备的功能分区和维护便利性。

序号	项目	单位	参数
1	额定电压	kV	3.6、7.2、12
2	额定电流	A	630〜4000
3	工作电流	A	630〜1000	1250〜1600	2000〜3150	4000
4	额定开断电流	kA	20/25	31.5	40	50
5	额定短时耐受电流	kA	20/25	31.5	40	50
6	额定峰值耐受电流	kA	50/63	80	100	125
7	额定关合电流	kA	50/63	80	100	125
8	热稳定时间	s	4
9	防护等级		IP3X
10	母线系统		单母线/单母分段
11	断路器操作方式		弹簧储能式
12	外形尺寸、宽×深（电缆下进下出）	mm	1100×1200（1250A及以下） 1200×1200（1250A及以上）
12	外形尺寸、宽×深（母线架空进出线）	mm	1100×1600（1250A及以下） 1200×1900（1250A及以上）
