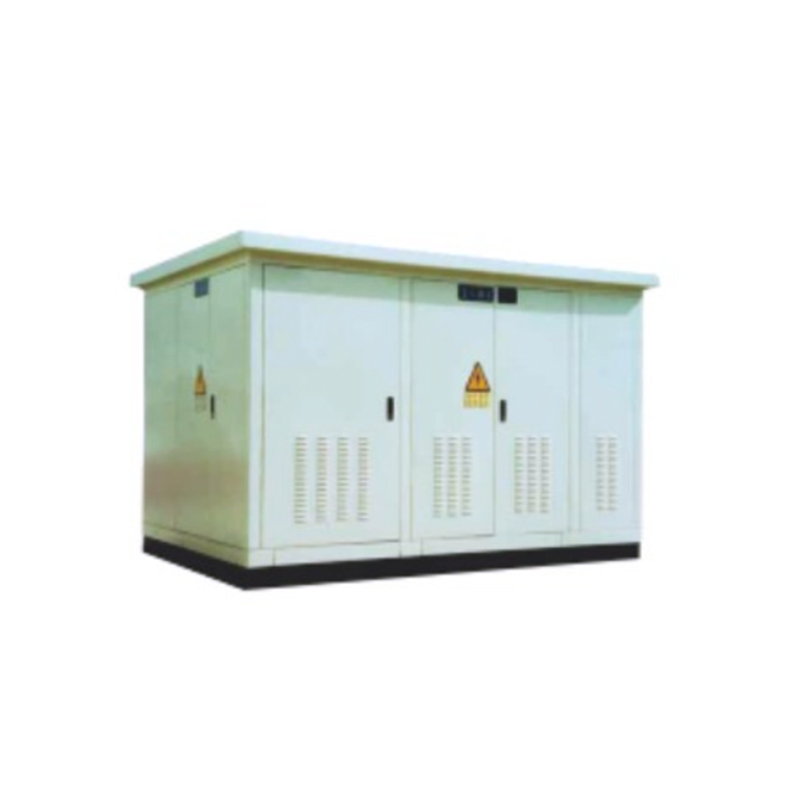

ZBW (YBM) -12, 24, 40.5欧式箱型预装变电站

我们公司研发的 ZBW (YBM) -12, 24, 40.5 系列预装式变电站，是一款基于对国内外箱式变电站优势的总结，并结合我国实际供电情况与广泛听取用户意见后精心设计的产品。该系列产品紧密集成了高压配电设备、电力变压器和低压配电设备这三大核心部分，形成了一个或多个紧密结合的箱体。

获取报价

上一款：DFW-12高压电缆分支箱下一款：SAFE系列六氟化硫气体绝缘环网柜

描述
范围

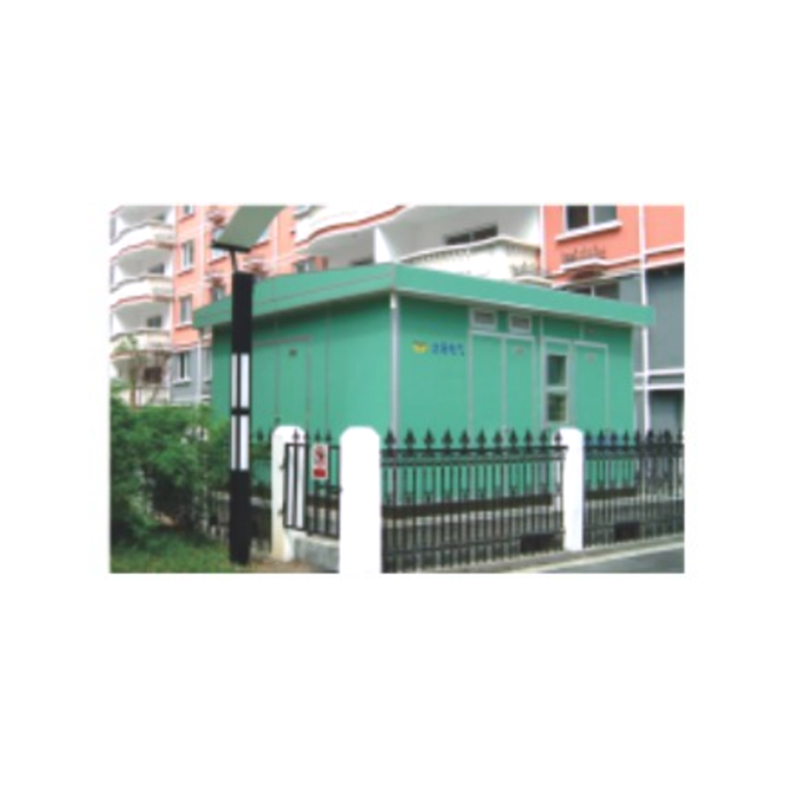

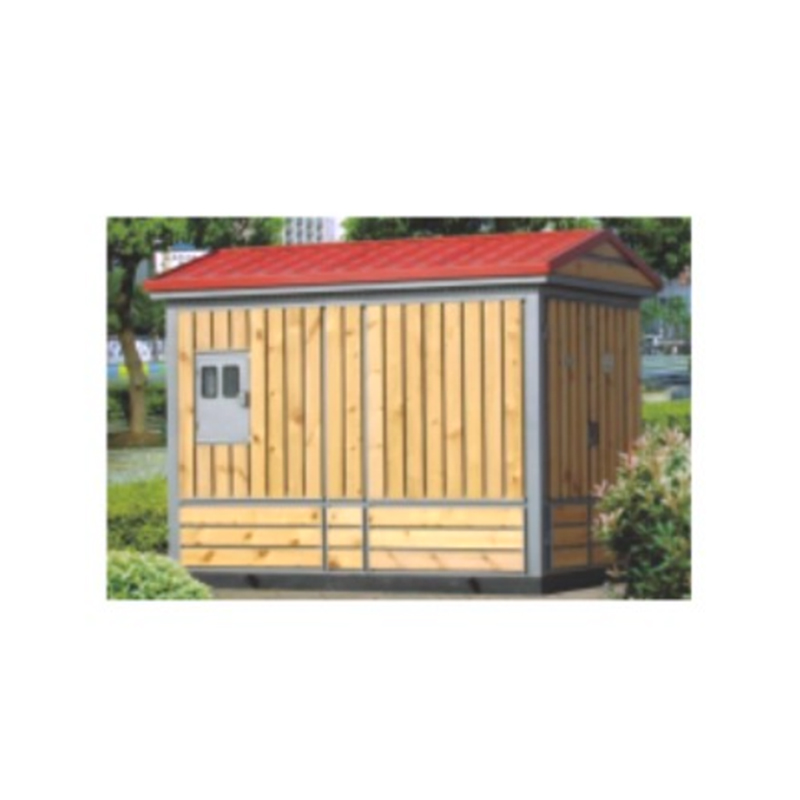

在结构设计上，我们为箱体外壳提供了多样化的选择，包括环保非金属材料、复合板、防锈铝合金板以及PVC仿木纹铝锌涂层板，确保了产品在不同环境下的适应性和美观度。其显著特点是体积小巧，占地面积少，外观设计精美，能够与周边环境和谐共存。

该预装式变电站具有高度的完整性，安装周期短，能够快速投入使用。在运行方面，它展现出安全可靠的特性，维护也极为便捷。这些优势共同带来了较高的经济效益和社会效益。

ZBW (YBM) -12, 24, 40.5 系列预装式变电站的适用范围广泛，其额定电压覆盖 10-35kV，额定容量介于 50-2500kVA 之间。它可广泛应用于楼宇、居民小区、厂矿企业、乡镇、酒店、医院、公园等场所，以及各类临时性设施的电力供应需求。
额定电压：

高压侧：7.2kV，12kV，24kV，40.5 kV

低压侧：0.4/0.23 kV，0.66/0.4kV

额定容量： 12 kV，24kV：50，100，125，160，250，250，315，400，500，630，800，1000，1000，1250，1600 kVa

40.5kV：1000，1250，1600，2000，2500 kva

额定频率： 50Hz

额定短时耐受电流：

高压开关设备：

12kV-24kV 12.5KA（4S），20KA（2s）

40.5kV 按采用设备而定

低压开关设备：0.4/0.23kV，0.66/0.4kV

200-400 kVA 15KA（1S）

400-800 kVA 30KA（L1S）

1000 kVA及以上按采用设备而定

额定峰值耐受电流：

高压开关设备：

12kV：31.5KA，50KA

40.5kV：按采用设备而定

低压开关设备：

200-400 kVA 30KA

400-800 kVA 63KA

1000 kVA 按采用设备而定

额定关合电流：

12kV，24kV 31.5KA，50KA

40.5kV 按采用设备而定

额定绝缘水平：

1min工频耐受电压：

0.4kV 2kV

12 kV 对地、相间42 kV，断口48 kV

24 kV 对地、相间65 kV，断口79 kV

40.5 kV 对地、相间95 kV，断口115 kV

变压器： 35 kV

雷电冲击耐受电压

12 kV 对地、相间75 kV，断口85 kV

24 kV 对地、相间125 kV，断口145 kV

40.5 kV 对地、相间185 kV，断口215 kV
