SAFE系列六氟化硫气体绝缘环网柜

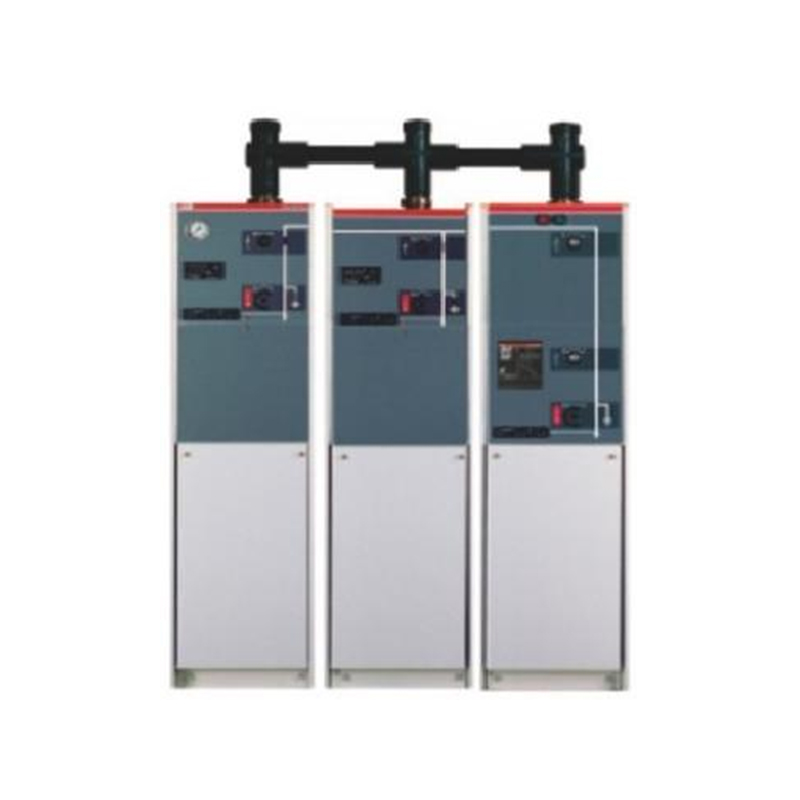

SAFE系列六氟化硫气体绝缘环网柜，其中包括SafeRing和SafePlus型号。该系列产品是ABB公司基于多年产品设计制造经验和计算机仿真技术而开发的新型SF6气体绝缘中压开关设备。它旨在满足电网节点或用户终端的需求，并为各种二次变电站提供紧凑型开关柜的灵活应用。

获取报价

上一款：ZBW (YBM) -12, 24, 40.5欧式箱型预装变电站下一款：GTXGN-12固体绝缘智能环网柜

描述
范围

该系列开关柜采用完全密封系统设计，所有带电部件和开关均封闭在不锈钢外壳中。这一结构使其完全不受外部环境条件影响，从而确保了运行的可靠性和人身安全，并实现了免维护的特性。

通过选择可扩展的母线，该设备能够实现全面的模块化组合。扩展母线经过完全绝缘和屏蔽处理，保证了高可靠性和安全性。其中，SafeRing提供2、3、4、5或6通道的标准配置，并可根据客户要求添加其他设备。而SafePlus则通过全模块和半模块的组合及其固有的可扩展性，展现出灵活性。尽管配置灵活多样，SafeRing和SafePlus具有相同的用户界面。

我们还提供工厂自动化解决方案，将该系列开关柜打造为智能开关的概念，从而最大限度地减少现场安装和调试的工作量。其设计符合IEC298等一系列国际和国家标准，并承诺在室内条件（20°C）下的设计运行寿命超过30年。

此环网柜适用于多种应用场景，包括但不限于酒店、购物中心、办公楼、商业中心、轻型采矿设备、隧道和地铁、风力发电厂以及小型工厂。特别适用于对供电可靠性要求高的配电系统，如城市商业中心、工业集中区、机场、电气化铁路和公路等高供电负荷密度和电缆馈线网络区域。

在技术参数方面，该系列产品支持多电压等级，额定电压包括7.2kV、12kV、24kV和40.5kV的高压侧，以及50Hz的额定频率。其额定短时耐受电流在12kV-24kV下可达12.5kA (4s) 或 20kA (2s)，额定峰值耐受电流在12kV下可达31.5kA或50kA。绝缘水平方面，12kV时1分钟工频耐受电压（相对地、相间）为42kV，断口为48kV；雷电冲击耐受电压（峰值）12kV时为75kV，断口为85kV。

		C模块	F模块	V模块		CB模块
		负荷开关	组合电器	真空开关	隔离/接地开关	真空断路器	隔离/接地开关
额定电压	kV	12/24	12/24	12/24	12/24	12/24	12/24
工频耐受电压	kV	42/50	42/50	42/50	42/50	42/50	42/50
雷电冲击耐受电压	kV	95/125	95/125	95/125	95/125	95/125	95/125
额定电流	A	630/630	笔记”	630/630		1250/800
分段能力
闭环开断电流	A	630/630
电缆充电开断电流	A	135/135
5％额定有功负截开断电流	A	31.5/ -
接地故障开断电流	A	200/150
接地故障时电缆充电的开断电流	A	115/87
短路开断电流	kA			20/16		25（20）注
关合能力	kA	63/52.5 注意²		50/40	50/40	63（50）注释”	63/50
短时耐受电流2秒	kA	25/ - 注意
短时耐受电流3秒	kA	- /21		20/16	20/16	25（20）注意”	25/20
机械寿命		5000	3000	5000	2000	1000	2000

注：1）取决于熔断器的电流额定值；

2）受限于高压熔断器；

3）括号中的数字是800A柜型在24kV系统中的参数。

Safe Ring环网主单元/Safe Plus紧凑型开关柜遵循IEC 62271-100，IEC62271-102，IEC62271-103，IEC62271-200，IEC62271-105，IEC62271-105，IEC622271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-1，IEC62271-103 GB3804-2004，GB1984-2003，GB3309-89等标准。

适合以下场合
