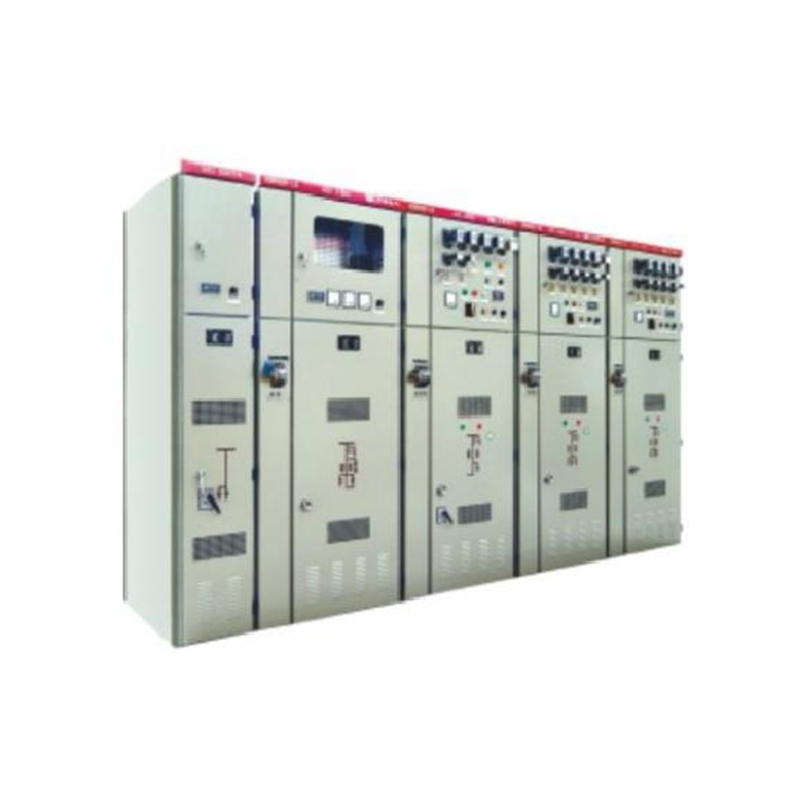

XGN68-12 交流金属封闭环网开关设备

作为制造商，我公司于2002年与中国电力科学研究院联合设计开发了XGN68-12交流金属封闭环网开关设备，旨在满足现代环网设备的发展需求。该产品吸收了国内外同类产品的精髓，并融入了独特的创新。
获取报价
上一款：GTXGN-12固体绝缘智能环网柜下一款：XGN98-12室内交流金属封闭环网开关设备
  • 描述
  • 范围

  • 该开关设备在体积上实现了与真空环网柜和SF6环网柜相同的紧凑性。其设计有效解决了小型柜体中熔断器更换困难和危险的实际问题，显著提升了操作的安全性和维护的便捷性。

    XGN68-12展现出强大的实用性和高保护等级。值得注意的是，它目前是中国体积最小的真空环网柜。根据实际需求，该设备可灵活配置负荷开关和真空断路器。

    在技术参数方面，XGN68-12的额定电压为12kV，主母线额定电流为630A，额定频率为50Hz。它具备20kA的主电路短路开断额定电流和50kA的短路关合额定电流，以及50kA的额定动稳定电流（峰值）。该开关设备的机械寿命达到10000次，断路器的开合频率也为10000次。其一分钟工频耐受电压（相间、相对地/隔离断点）为42/48kV，柜内雷电冲击耐受电压（峰值）为75/85kV（相间、相对地/隔离断点），二次回路工频耐受电压为2000V。





  • 序号

    技术参数

    单位

    技术数据

    1

    额定电压

    Kv

    12

    2

    主母线额定电流

    A

    630

    3

    额定频率

    Hz

    50

    4

    主回路、接地回路额定短时耐受电流

    kA

    20

    5

    主回路、接地回路额定短时峰值电流

    kA

    50

    6

    额定短路关合电流（峰值）

    kA

    50

    7

    断路器的打开频率

    次

    10000

    8

    熔断器开断电流

    kA

    31.5

    9

    机械寿命

    次

    10000

    10

    1min工频耐压（有效值）相间、对地/隔离断口

    kV

    42/48

    11

    额定雷电冲击耐受电压（峰值）相间、对地/隔离断口

    kV

    75/85

    12

    二次回路工频耐压

    V

    2000

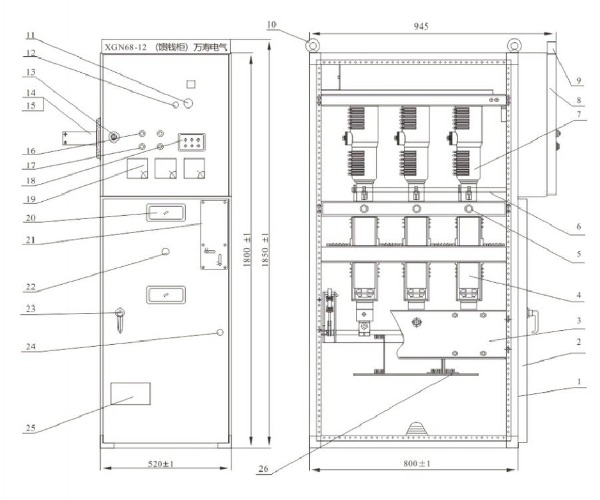

    外形结构示意图

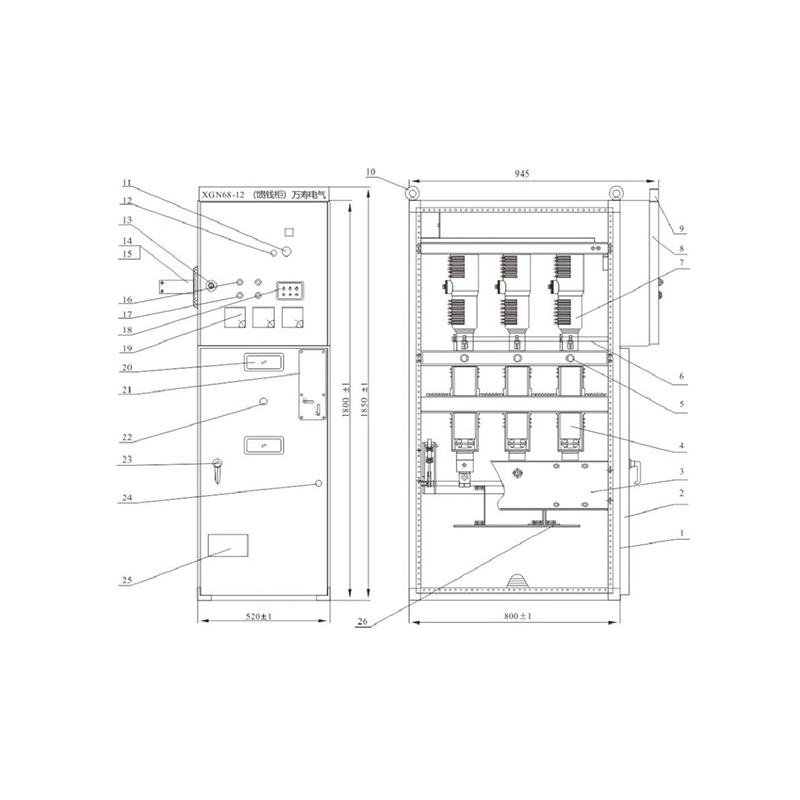

    负荷开关-熔断器柜外形尺寸图

    1.柜体框架

    2.前下门

    3.CT安装板

    4.抽出式熔断隔离开关

    5.传感器

    6.熔断器联动轴

    7.真空负荷开关

    8.前上门

    9.眉头

    10.吊环

    11.分闸按钮

    12.负荷开关手动合闸孔

    13.门锁

    14.母线套管

    15.主母排

    16.分合指示灯

    17.电动分合按钮

    18.带电显示器

    19.仪表

    20.观察窗

    21.操作控制面板

    22.隔离操作孔

    23.门锁

    24.接地开关操作孔

    25.柜内照明灯

    26.接地开关
