VniGear550 (KYN99-12)小型模块化中心安装可拆卸开关设备

VniGear550 (KYN99-12)系列开关柜具备完善的产品系列，极大地丰富了系统的模块化解决方案，并提高了开关柜的设计效率。其结构设计遵循新的模块化理念，将柜体划分为电源间隔模块、母线间隔模块和电缆间隔模块三大主要部分，这些模块能够进行多种组合，以适应不同的现场应用需求。

该系列开关柜提供多种灵活的解决方案，旨在满足不同现场用户的多样化需求，即使在严苛的运行环境下也能提供可靠的电力分配方案。设备配备了完善的机械安全联锁系统，能够有效预防操作错误，确保运行安全。VniGear550 (KYN99-12)系列设备的开发，是基于开关厂多年中压开关柜的实际运行经验，并结合了各行业用户对中压开关柜的特定要求，体现了丰富的运行经验与创新技术的结合，具备理想的可靠性。

在主要技术参数方面，VniGear550 (KYN99-12)开关柜的额定电压为7.2kV和12kV，额定操作电压亦为7.2kV和12kV，额定工频耐受电压可达32kV/1min和42kV/1min，额定雷电冲击耐受电压为60kV和75kV。额定频率为50-60Hz，额定短时耐受电流≤40kA/4s，额定峰值耐受电流≤100kA。主母线额定电流为2000A，分支母线额定电流涵盖630A、1250A、1600A至2000A。

开关柜的防护等级符合IEC60529和GB4208等国际和国家标准。其外壳防护等级为IP4X，内部主电路防护等级达到IP67，有效抵御外部环境影响，保证内部元件的清洁和安全。产品设计符合IEC60694、IEC62271-100、IEC62271-102、IEC62271-200以及GB 3906、GB/T11022、GB 1984、DL/T 404等多种国际和国家标准，特别是固态绝缘的技术条件Q/GDW730-2012，确保了产品的技术先进性和合规性。开关柜面板颜色统一为RAL7035。

防护等级

开关设备的防护等级符合IEC60529及GB4208标准。

Vnigear550（Kyn99-12）系列开关设备的防护等级为：

• 外壳防护等级为IP4X
• 内部主回路防护等级为IP67

开关设备面板颜色为RAL7035
国际标准：

• IEC60694
• IEC62271-100
• IEC62271-102
• IEC62271-200

国际标准：

• GB 3906
• GB/T11022
• GB 1984
• DL/T 404
• Q/GDW730-2012 固体绝缘技术条件

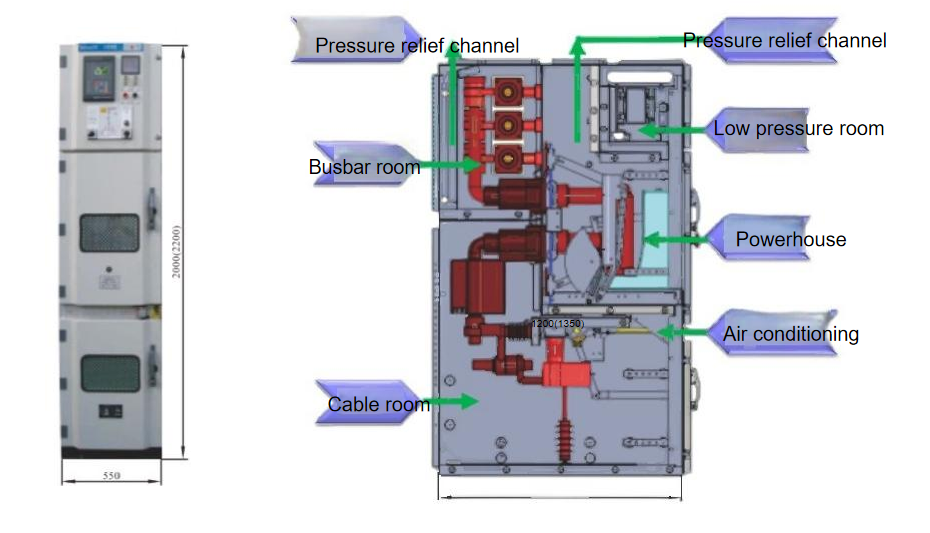

开关设备结构示意图
